S型換気棟

TOP ＞ 棟換気製品 ＞ 切妻 ＞ S型換気棟
S型換気棟の画像1
S型換気棟の画像1
S型換気棟の画像2
S型換気棟の画像3
S型換気棟の画像4

S型換気棟

対応屋根材化粧スレート　シングル材
対応屋根形状切妻・寄棟
対応勾配2.5寸～13寸（別途対応8.5寸から10寸、10.5寸～13寸）
対応地域一般地域

売れ筋NO.1のスタンダード型棟換気（切妻・寄棟屋根用）。対応屋根材は化粧スレート・シングル。シンプルなデザインで小屋裏換気・止水性を実現。2.5～13寸までの幅広い対応勾配！1996年から発売しているロングセラー製品です。累計販売台数は80万台を超えており、今も毎年4万台以上発売しています。

CAD図・施工手順書・性能報告書
ダウンロード
施工断面図（PDF）　ダウンロード
施工断面図（DXF）　ダウンロード
性能報告書　ダウンロード
施工手順書　ダウンロード
属性1 属性2 属性3 属性4 属性5 属性6 勾配対応枠
掲載された仕様・デザインなど、予告なしに改良・変更することがありますがご了承ください。 棟換気は隅棟、ケラバ等の勾配が付いた箇所でのご使用はできません。

オプション（別売）

専用板金R-8
専用板金R-8
急勾配用専用棟 R-8K 急々勾配用専用棟 R-8S
急勾配用専用棟 R-8K 急々勾配用専用棟 R-8S

試験・特許・意匠情報

一般財団法人建材センター　水密製試験合格　漏水試験　第01A1471号　換気試験　第02A2066号

仕様

標準勾配仕様 急勾配仕様 急々勾配仕様

施工断面図

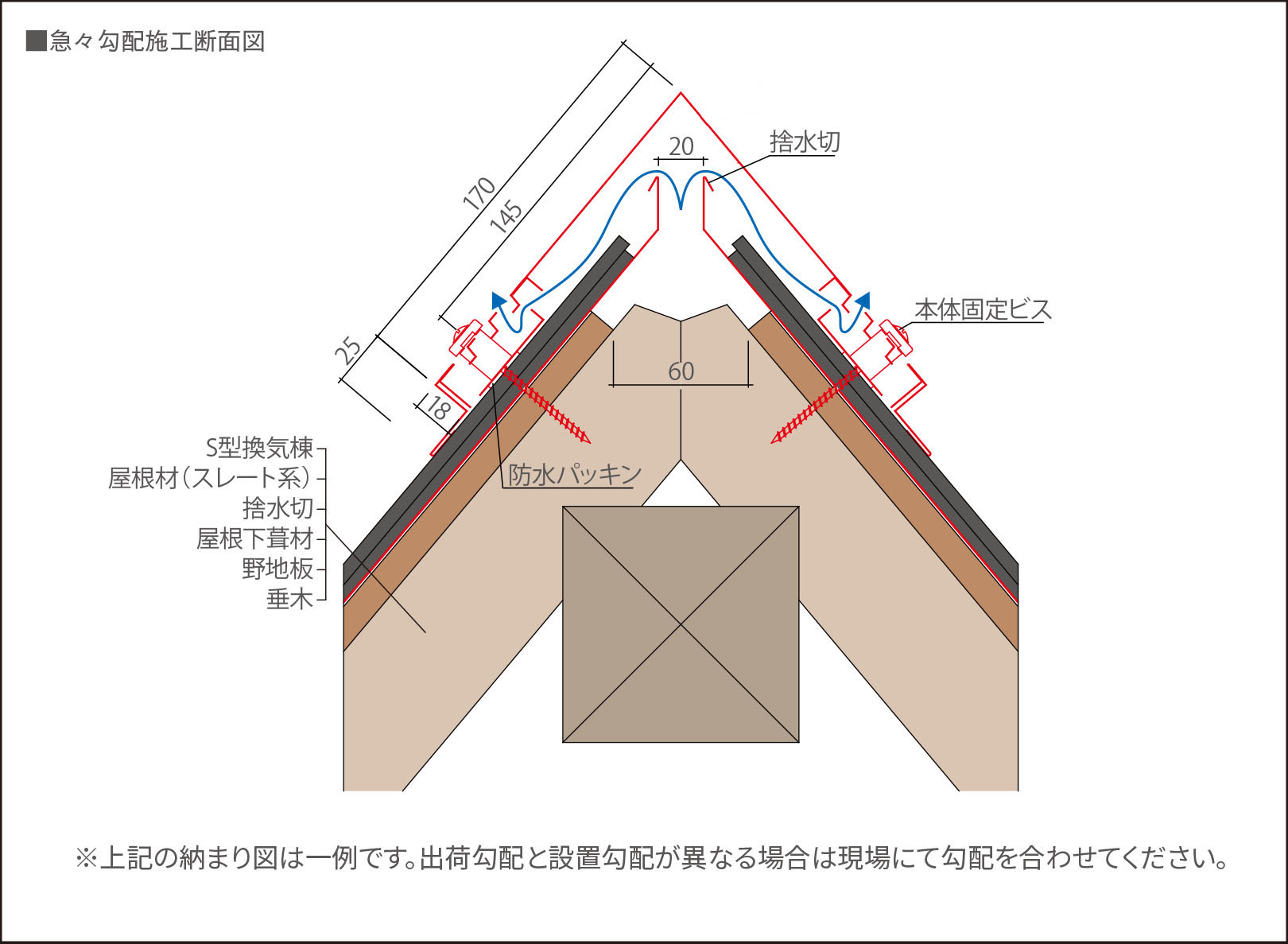

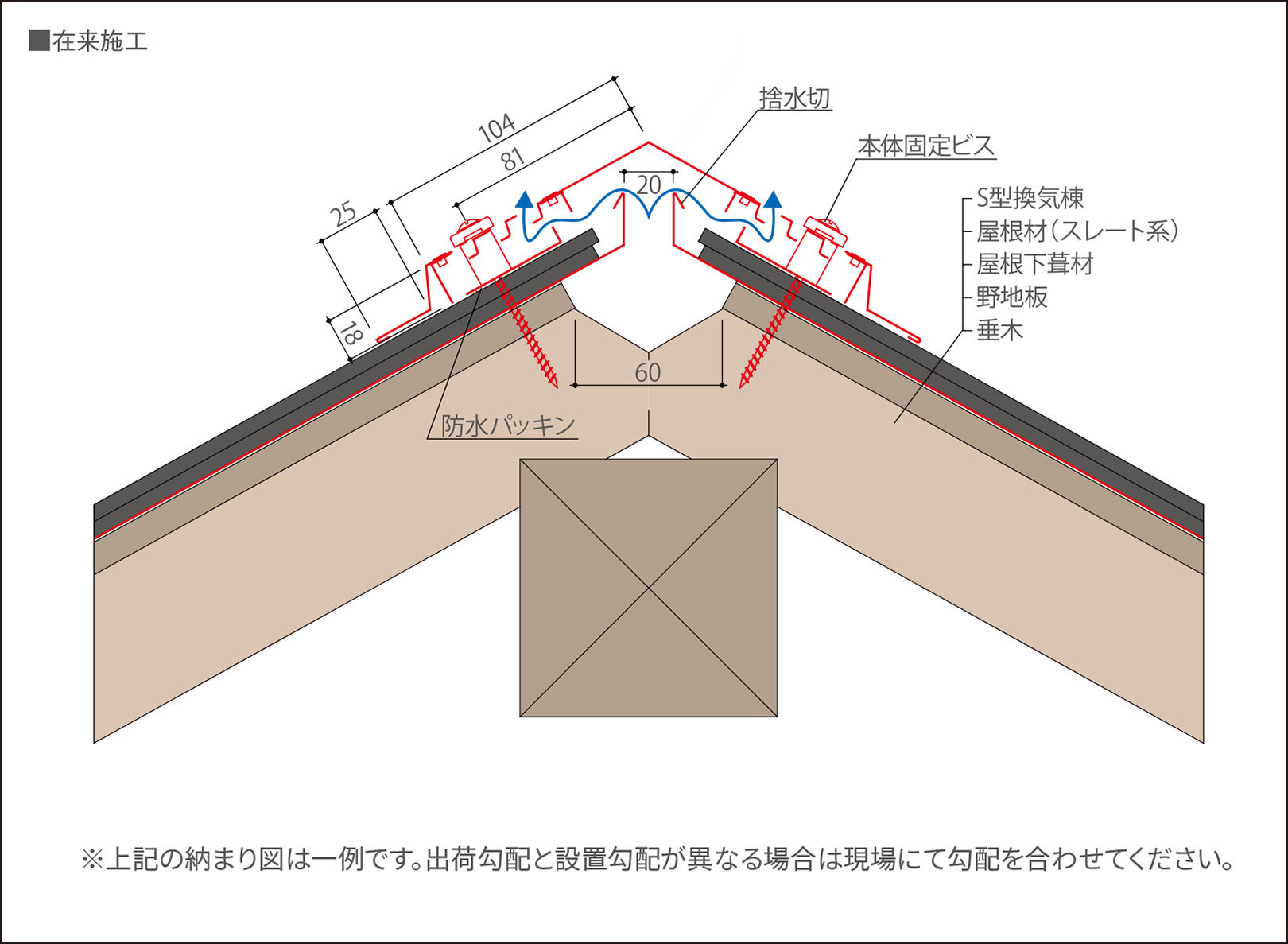

在来工法 2×4工法 急勾配施工断面図 急々勾配施工断面図
