i-ROOFⅡシリーズ

i-ROOFシリーズ|棟換気(換気棟)

i-ROOFⅡシリーズ

グッドデザイン賞受賞 大型台風やゲリラ豪雨などの強風を伴う暴風雨に対応した、高いレベルで耐え得る防水性能を有した、縦葺き横葺きでも使用できる業界初の金属屋根専用棟換気。

  • 大型台風・ゲリラ豪雨にも安心な防水性能

  • ウィング効果による換気促進
  • 小屋裏換気性能が大幅に向上
i-ROOF|棟換気(換気棟)片流れ双快製品画像①
i-ROOF|棟換気(換気棟)
片流れi-ROOF|棟換気(換気棟)
雨押えi-ROOF|棟換気(換気棟)
01

製品特長

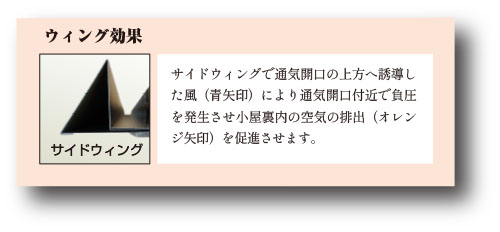

サイドウィング換気構造


今回のリニューアル最大の特長は「サイドウィング換気構造」。シリーズ全ての製品に採用したサイドウィング換気構造は、飛行機の翼(ウィング)が空気の流れで負圧を発生させるように、風の力を利用してサイドウィングで負圧を発生させ、小屋裏内から屋外へ空気を排出する流れを作ることで雨水の浸入を防ぎます。また、サイドウィング換気構造は、防水性能だけでなく風の力を利用したウィング効果により小屋裏の換気性能を向上させます。





i-ROOF防水試験|棟換気(換気棟)

社内防水試験風景

シリーズ各種の特長

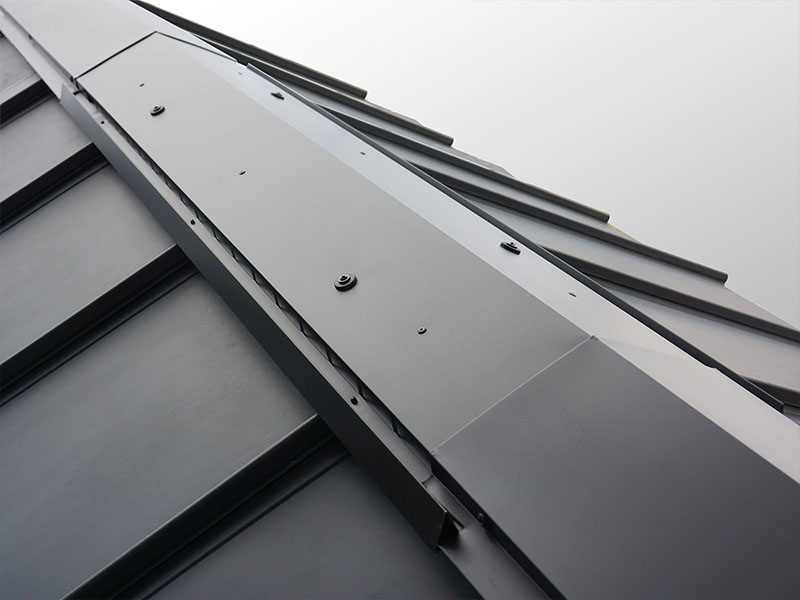

新構造が可能にしたフラット施工 - 棟換気が目立たない事で向上したデザイン性


旧製品は棟換気部に段差があり棟換気が目立っていましたがサイドウィング換気構造により棟換気部と一般棟部とが段差なく同じレベルで施工できる様になりました。棟換気を目立たなくすることですっきりデザインが実現します。


スペーサーイン・フラット工法 - 片棟の壁面が美しい仕上がりに

片流れ双快で採用され、好評いただいている「スペーサーイン・フラット工法」を片流れi-ROOFⅡにも採用。「壁側スペ―サー」を使用するこの工法は意匠性が格段に向上します。「壁側スペーサー」が支えとなり壁側の波打を抑え、美しい仕上がりになります。又、「壁側スペーサー」を使用することで棟換気の仮止め・本施工で2回現場に足を運ぶ必要がなくなり、棟換気の取り付けがワンストップで完了します。



logo_k_ir2150_small.jpg活躍の場が広がる150mm垂れ仕様

「片流れi-ROOFⅡ150(イチゴウマル)」は旧製品でなじみのあった壁側の垂れ幅150mmの仕様で再設計し作成された「片流れi-ROOFⅡ」の新仕様です。この仕様は様々な納まりがある片流れ形状の屋根への用途がさらに広がり、お客様の利便性も向上します。ぜひ、新たにラインナップされた「片流れi-ROOFⅡ150」を色々な現場でご活用ください。


デュアルベンチレーション構造 - 安心の防水性能をそのままに換気性60%UPを実現

アッパー換気とアンダー換気で2重に防水する「デュアルベンチレーション構造」(特許出願中)でトレードオフの関係にある防水性能と換気性能の両立を実現しました。

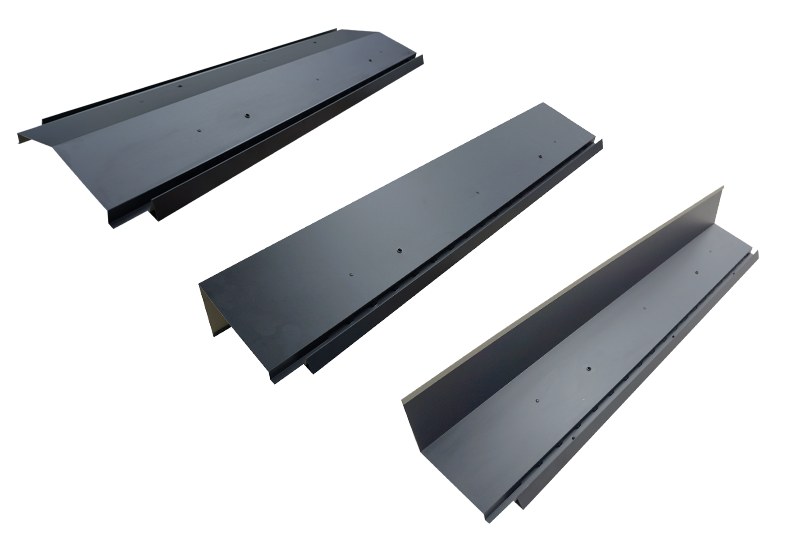

色々な屋根形状に対応

i-ROOFⅡ
片流れ i-ROOFⅡ
雨押さえ i-ROOFⅡ

旧シリーズに引き続き、住宅の棟で取付ける「i-ROOFⅡ」、片流れ棟で取付ける「片流れi-ROOFⅡ」、雨押えで取付ける「雨押えi-ROOFⅡ」の3アイテムをご用意。色々な屋根形状に対応しています。

i-ROOFⅡシリーズ専用役物

i-ROOF専用役物|棟換気(換気棟)

●i-ROOFⅡ専用板金
 緩勾配仕様(R-70)
 標準勾配仕様(R-70U)受注生産
 5本入り 長さ 1820mm

●片流れi-ROOFⅡ専用板金
 緩勾配仕様(R-63)
 標準勾配仕様(R-63U)受注生産
 5本入り 長さ 1829mm
 ※片流れi-ROOFⅡ150は
  R-64/R-64Uになります。

雨押えi-ROOFⅡ専用役物|棟換気(換気棟)

●雨押えi-ROOF専用板金
 緩勾配仕様(R-20)
 標準勾配仕様(R-20U)受注生産
 5本入り 長さ 1829mm

i-ROOFⅡシリーズについてのよくある質問

Q.金属屋根の横葺き、縦葺きどちらにも対応していますか?



A.横葺き、縦葺きどちらにも対応しております。

Q.連続して施工する事は可能でしょうか?



A.連続施工は可能です。注意点として一つの製品に一つの開口を開けて下さい。


Q.雨押えi-ROOFⅡは雨押えの流れ方向にもご使用できますか?



A.勾配のある流れ方向にはご使用できません。水平方向のご使用となります。

02

施工事例

一般住宅

都道府県 神奈川県
竣工日 2023年2月
ご使用部材 i-ROOFⅡ、雨押えi-ROOFⅡ

03

製品詳細

i-ROOFⅡシリーズの製品仕様の詳細はこちらでご確認いただけます。


片流れi-ROOFⅡ

雨押えi-ROOFⅡ

i-ROOFⅡシリーズの
各種資料はこちら

設計・施工の際に必要となる資料は、
こちらからダウンロードいただけます。
